TA 8D/A - IO-Modul

TA 8D/A | 8AI | 2AO | 8DI | 8DO | REG 9 TE | Modbus RTU

Art.: 802010013

Multifunktionsmodul mit 8 analogen Eingängen, 2 analogen Ausgängen, 8 digitalen Eingängen, 8 digitalen Ausgängen, je eine M-Bus-, RS232/RS485- und RS485-Schnittstelle zum Anschluss von Sensoren und Geräten. Auch geeignet für eine Messwerterfassung. Die Aktoren können als Master oder Slave in eine RS485 Buslinie eingebunden werden. Die Kommunikation erfolgt über Modbus RTU. Reiheneinbau auf DIN-Schiene, 9 TE.

Merkmale

  • Selektierschalter zur Konfiguration von Baudrate, Adressvorwahl, Master oder Slave Nominierung und diverse moduleigene Eigenschaften
  • Selektierschalter für verschiedene Betriebsarten
    • Optionaler Handbetrieb zur manuellen Steuerung der Ein-/Ausgänge parallel zum Bus-Betrieb
    • Optionale Verriegelung der Ausgänge für beispielsweise Jalousiesteuerung
  • Beschriftungsmöglichkeit und LED-Anzeige für Ein- und Ausgänge

Parameter

Wert

Gehäuse

Kunststoff

Farbe

Grau

Montage

Reiheneinbau auf DIN-Schiene

Abmessungen

B x H x T / 162 x 90 x 62mm

REG Aufbau Einheiten

9 TE

Gewicht

280g

Luftfeuchtigkeit

max. 75% r.F., nicht kondensierend

Betriebsdauer

100% ED für Dauerbetrieb

Spannungsversorgung

24VDC -25%/+30%

Stromaufnahme

100 bis 250mA

Schnittstellen

1 x RS485
1 x RS485/RS232
1 x M-Bus (30VDC, max. 60mA)

Baudrate

1200, 2400, 4800, 9600, 19.200, 38.400 (Gilt für alle Schnittstellen)

Analogeingänge

8 x PT1000 / 0-10VDC / 0-20mA

Analogausgänge

2 x 0-10VDC / 0-20mA

Digitaleingänge

8 x 24VDC (Schaltpunkt On > 9VDC / Schaltpunkt Off < 5VDC)

Digitalausgänge

8 x 24VDC 0,5A (Ausgangsart PWM Ausgänge / nicht galv. getrennt / kurzschlussfest)

Bemessungsstoßspannung

0,5kVAC

Schutzart

IP20

Schutzklasse

II

EMV

CE gemäß 2004/108/EG

Zertifizierungen

EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN70730-1

TA-IO-Station einrichten

  1. Als Konfigurator anmelden
  2. Die „Einstellungen“ öffnen
  3. In den IO-Stationen-Reiter (Pfeil-Symbol) wechseln
  4. Eine leere IO-Station auswählen
  5. Als Installationssystem „TEKKO TA“ wählen

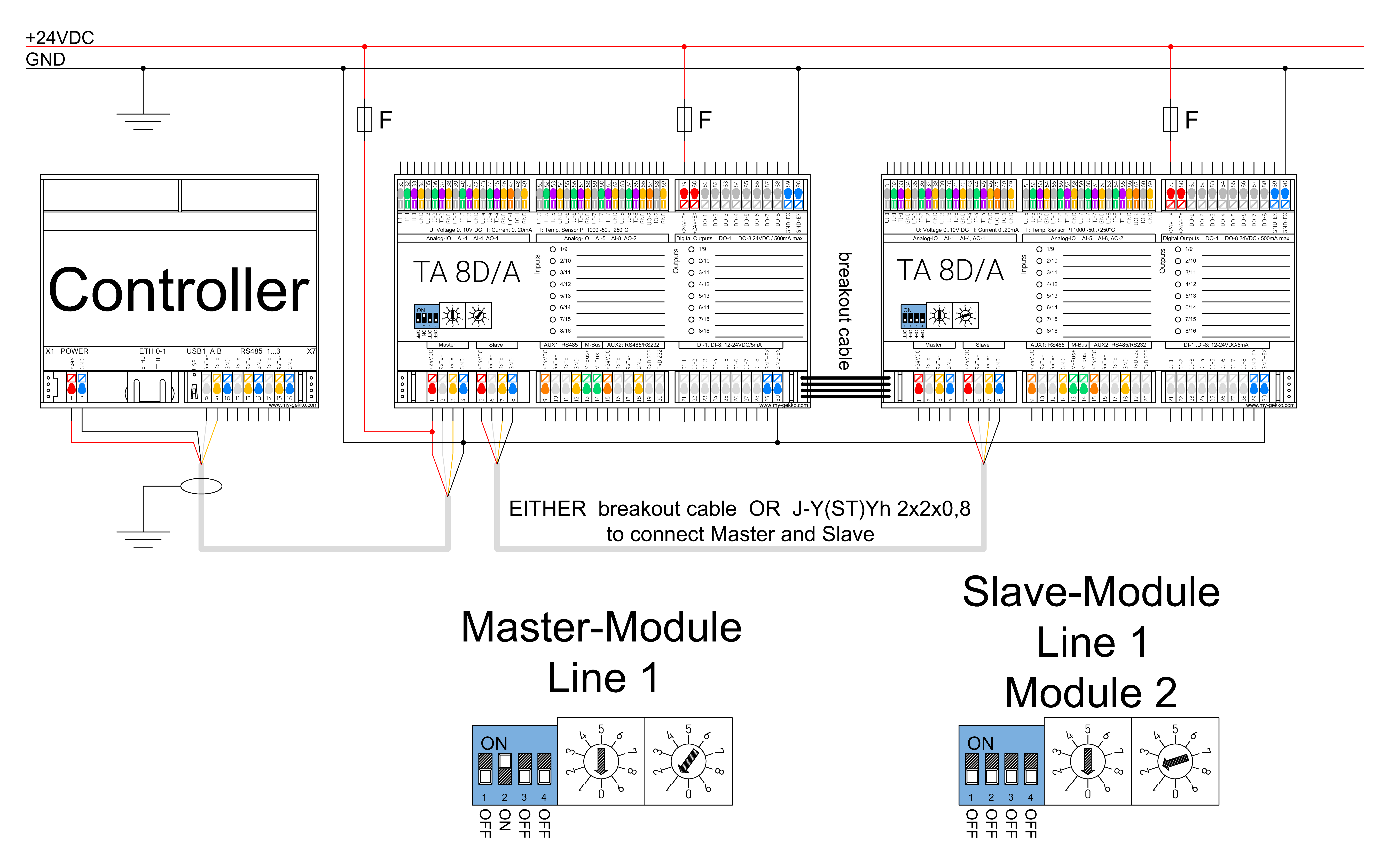

  6. Bei „Linie“ die Nummer der Linie angeben, d.h. die Adresse des Master-Moduls der jeweiligen Linie
  7. Den verwendeten Anschluss auswählen (Bei TN muss die IP-Adresse auch angegeben werden)
  8. Mit „Konfiguration >“ die Geräteliste öffnen. Das Master-Modul wird hier schon als erstes Modul angezeigt.
  9. Mit „Scannen“ kann nach weiteren angeschlossenen Modulen gesucht werden. Diese werden der Liste als Vorschläge hinzugefügt.
  10. Das Speichern speichert die Konfiguration im TA Master. Sollte keine Verbindung bestehen, werden die lokalen Einstellungen gelöscht.
  11. Bei Modulen mit analogen Eingängen muss noch im Dialog bei „>>“ der gewünschte Typ ausgewählt werden
  12. Nun ist die TA-Linie korrekt konfiguriert und die Eingänge/Ausgänge können in den Systemen verwendet werden.
