Anschlussbeispiel - TC 10

Der TC 10 verfügt über 5 Anschlüsse, EnOcean OnBoard und KNX:

  • 1 x LAN
  • 2 x USB
  • 2 x RS485
  • EnOcean
  • KNX
  •
    Hinweis

    An einem Controller können maximal 32 Standardlasten über RS485 angeschlossen werden.

Verbinden Sie zuerst das Netzwerk an den LAN-Anschluss. Sobald die 24VDC Stromversorgung hergestellt wurde, startet der Controller automatisch.

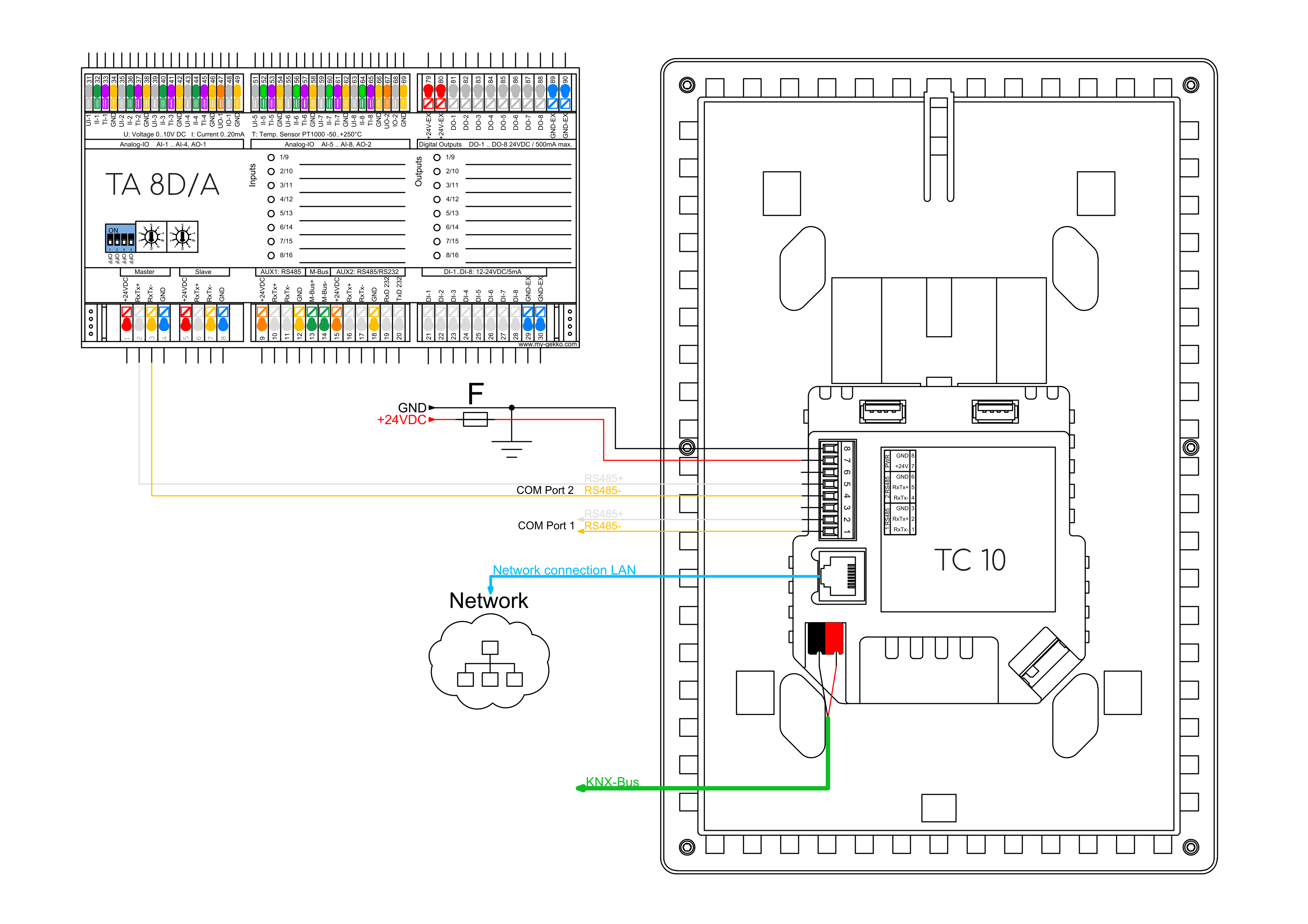

Anschlussbeispiel mit TA 8 D/A
