Montage - TC 10
Der Controller sollte auf Augenhöhe des Benutzers montiert werden, um eine einfache Bedienung zu ermöglichen. Folgen Sie den Anweisungen zu der jeweiligen Montagevorrichtung. Benutzen Sie das mitgelieferte Patchkabel um Schäden am Anschluss des Geräts durch starre Kabel zu verhindern.
Der TC 10 kann auf 4 Arten montiert werden:

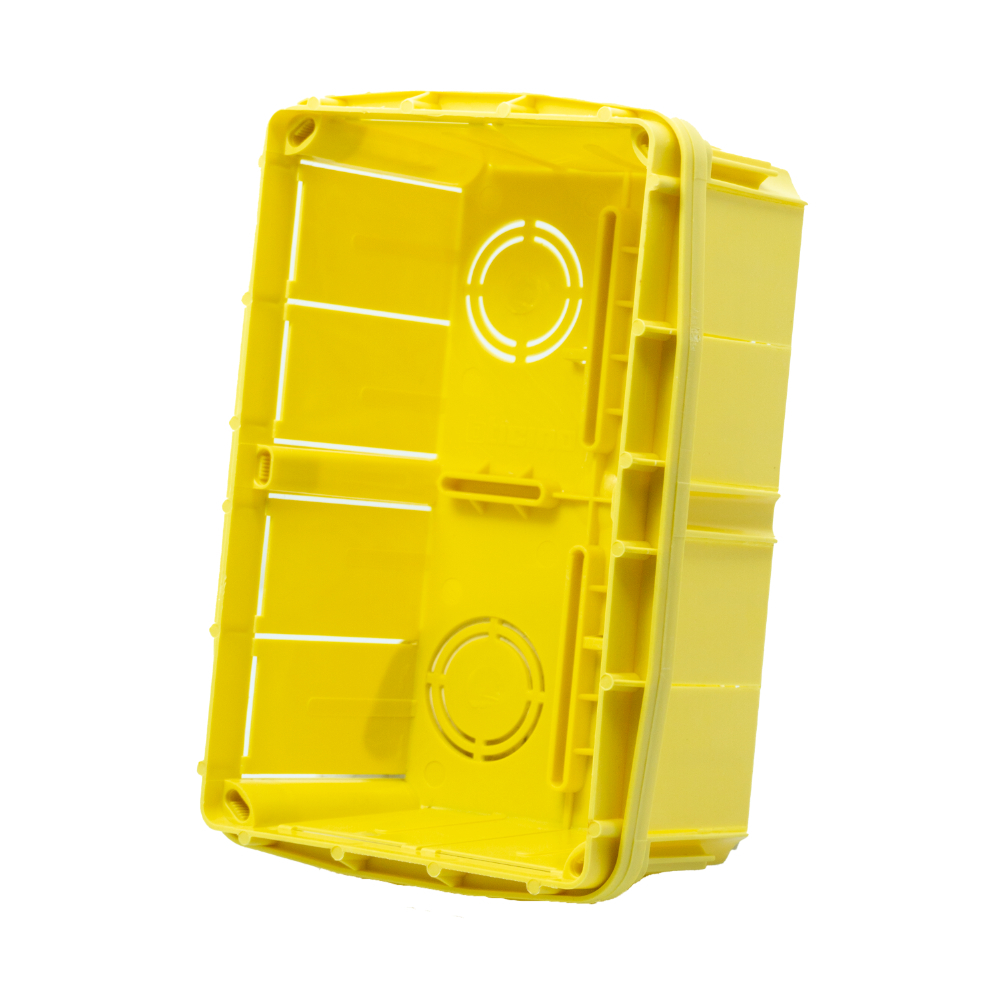

Unterputzmontage im Mauerwerk
Dose zur Unterputzmontage des TC 10 in Mauerwerk/Unterputzbereich. | 803010004 |
Parameter | Wert |
|---|---|
Material | Kunststoff laut EN60754-2 |
Montage | Unterputz |
Abmessungen | B x H x T / 98 x 154 x 69mm |
- Dose in Mauerwerk befestigen.
- Metallrahmen des TEKKO TC 10 an den vier Ecken festschrauben.
- TC 10einschieben.

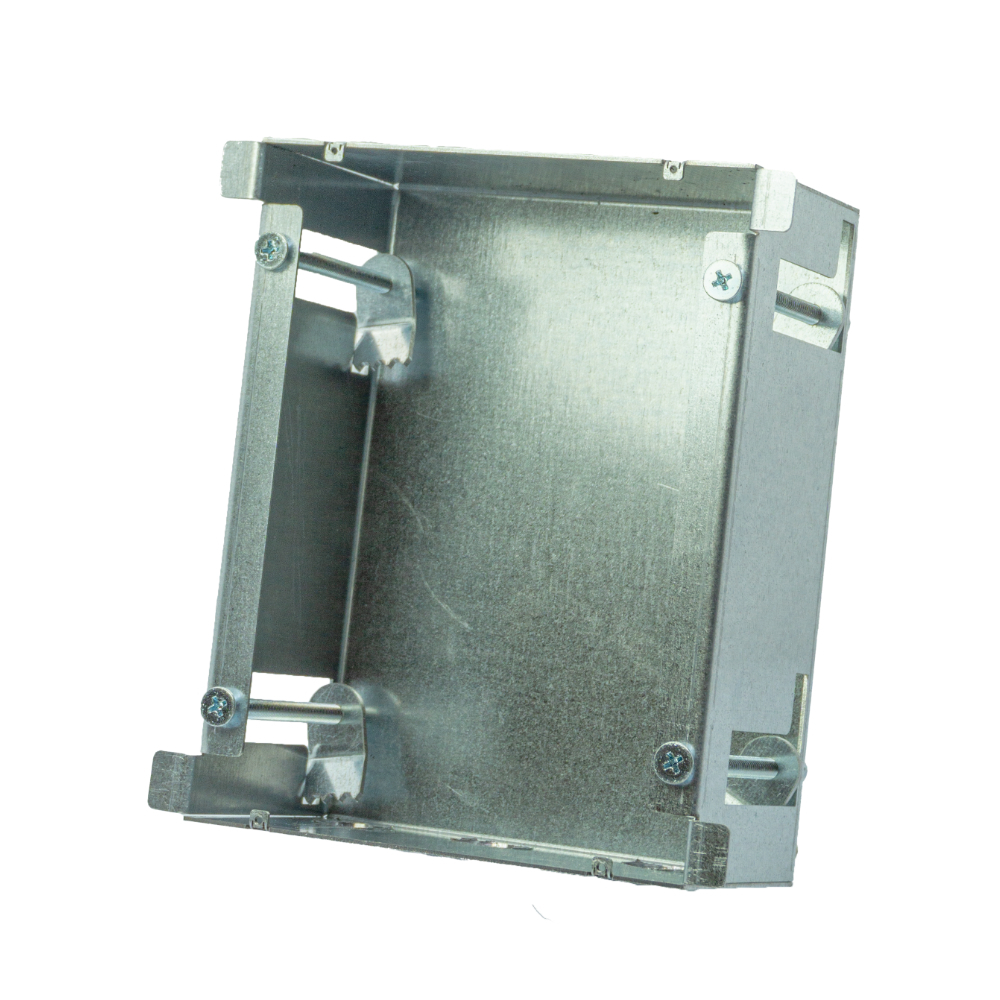

Unterputzmontage in einer Hohlwand
Gehäuse zur Unterputzmontage des TC 10 in Hohlwänden. | 803010005 |
Parameter | Wert |
|---|---|
Material | Metall |
Montage Ausschnitt | B x H / 121 x 156mm |
Abmessungen | B x H x T / 139 x 156 x 72mm |
- Erstellen Sie einen Ausschnitt in der Größe 121 x 156mm (Breite x Höhe) in der zu befestigenden Wand.
- Schieben Sie die Hohlwanddose in den Ausschnitt.
- Ziehen Sie die vier Schrauben an der Außenseite an, sodass die Eisenfähnchen sich aus der Dose rausdrehen und zur Wand hinbewegen. (Abb. 1)
- Befestigen Sie den Metallrahmen des TC 10 mit Gewindeschrauben an den vier passenden Löchern oben und unten. (Abb. 2)

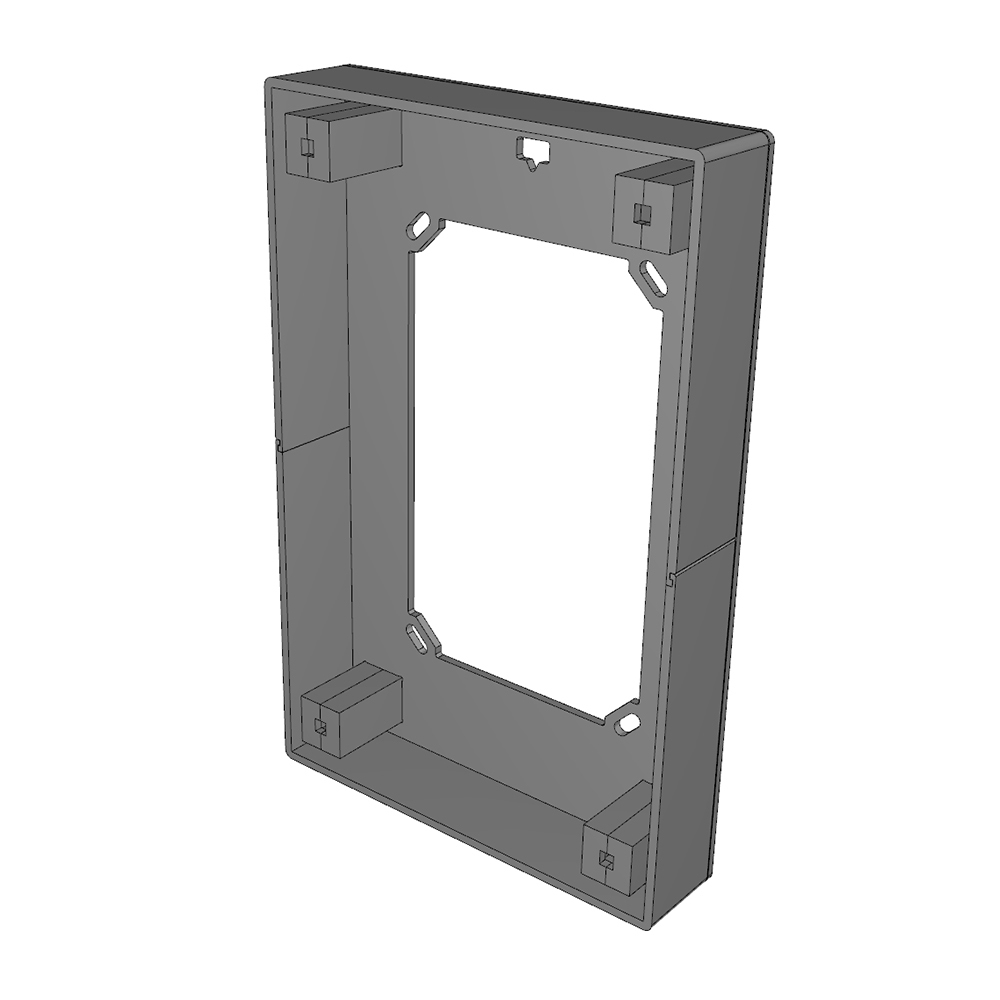

Aufputzmontage
Gehäuse zur Aufputzmontage des TC 10. | 803010006 |
Parameter | Wert |
|---|---|
Gehäuse | Kunststoff |
Abmessungen | B x H x T / 155 x 237,5 x 35mm |

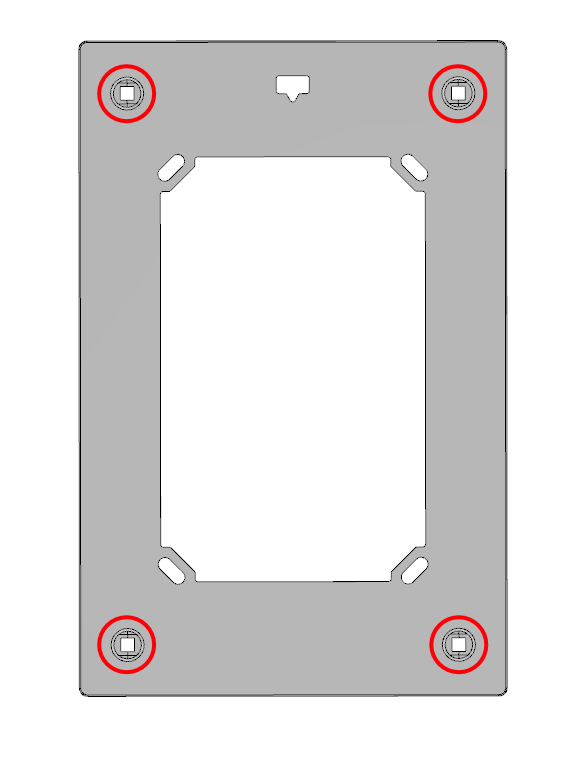

- Das Aufputzgehäuse muss über die 4 tiefen Schraubenlöcher (Abb. 1) an die Wand angeschraubt werden.

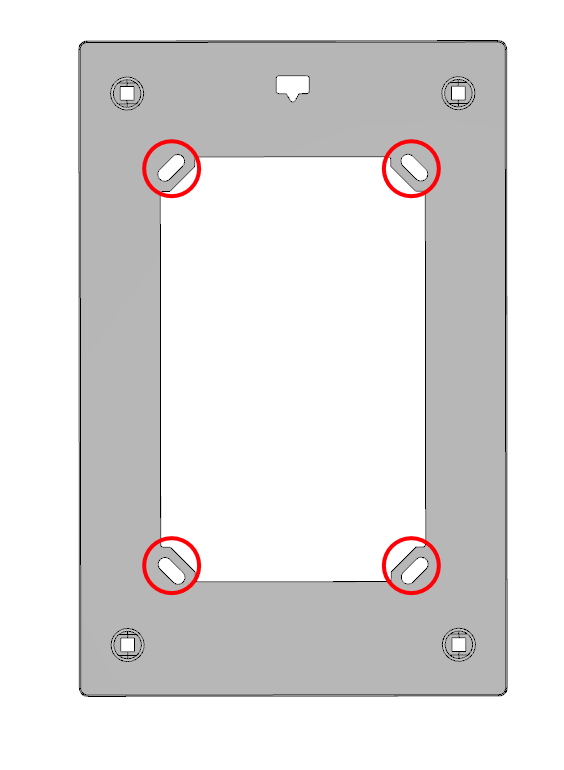

- Der Rahmen des Controllers muss über die mitgelieferten Gewindeschrauben und Muttern an den 4 Löchern innen (Abb. 2) am Gehäuse befestigt werden.
